AQUA MARINA(アクアマリーナ)

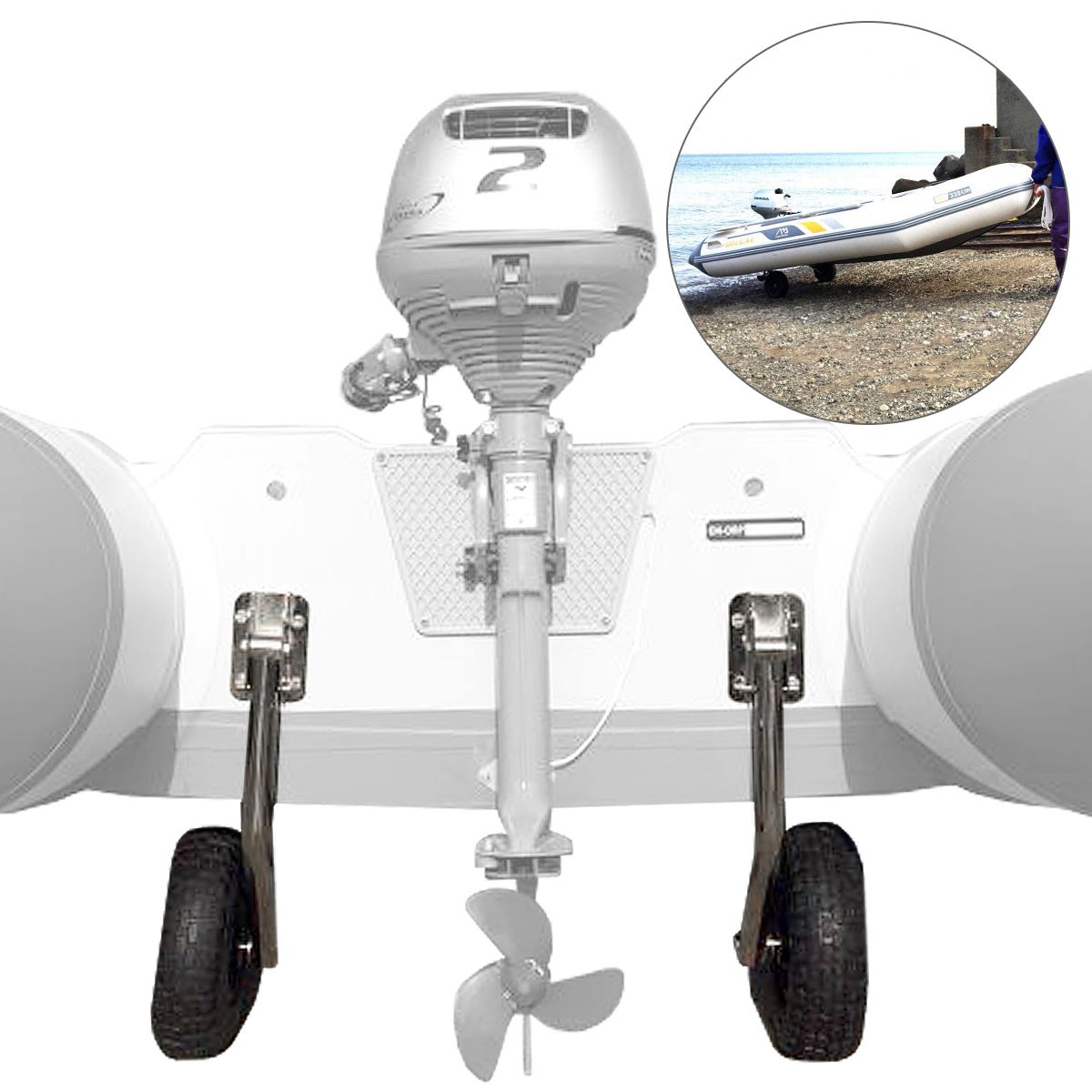

ランチングホイール

商品番号：B0301913

定価：￥52,800（税込）

送料

在庫状況

在庫あり

※説明を見る

注意マーク

現在ログアウト状態になっています。
商品をカートに入れるには、ログインして下さい。

※RESUCOは卸販売部門のため、商品購入には登録が必要になります。

新規取引申し込みの詳細はこちら

商品情報

▶ この商品について質問する

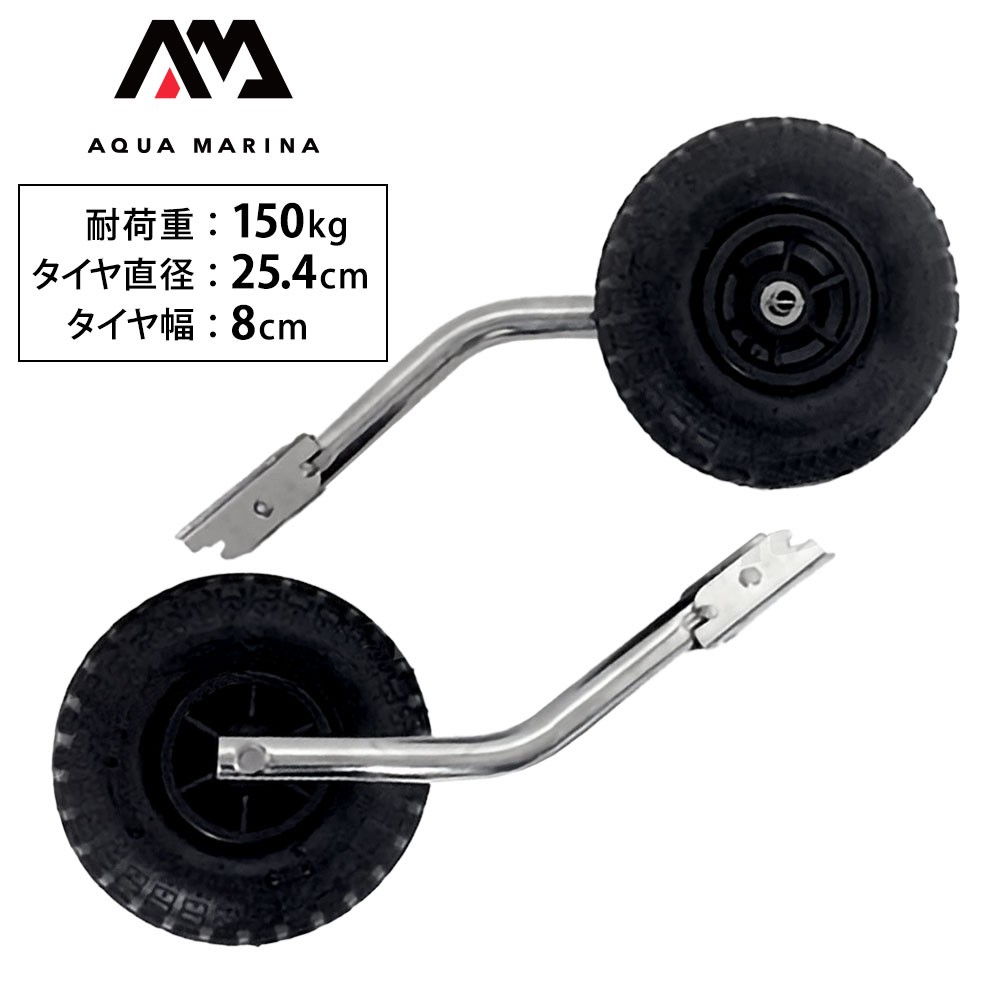

■耐荷重：159kg(350lbs)

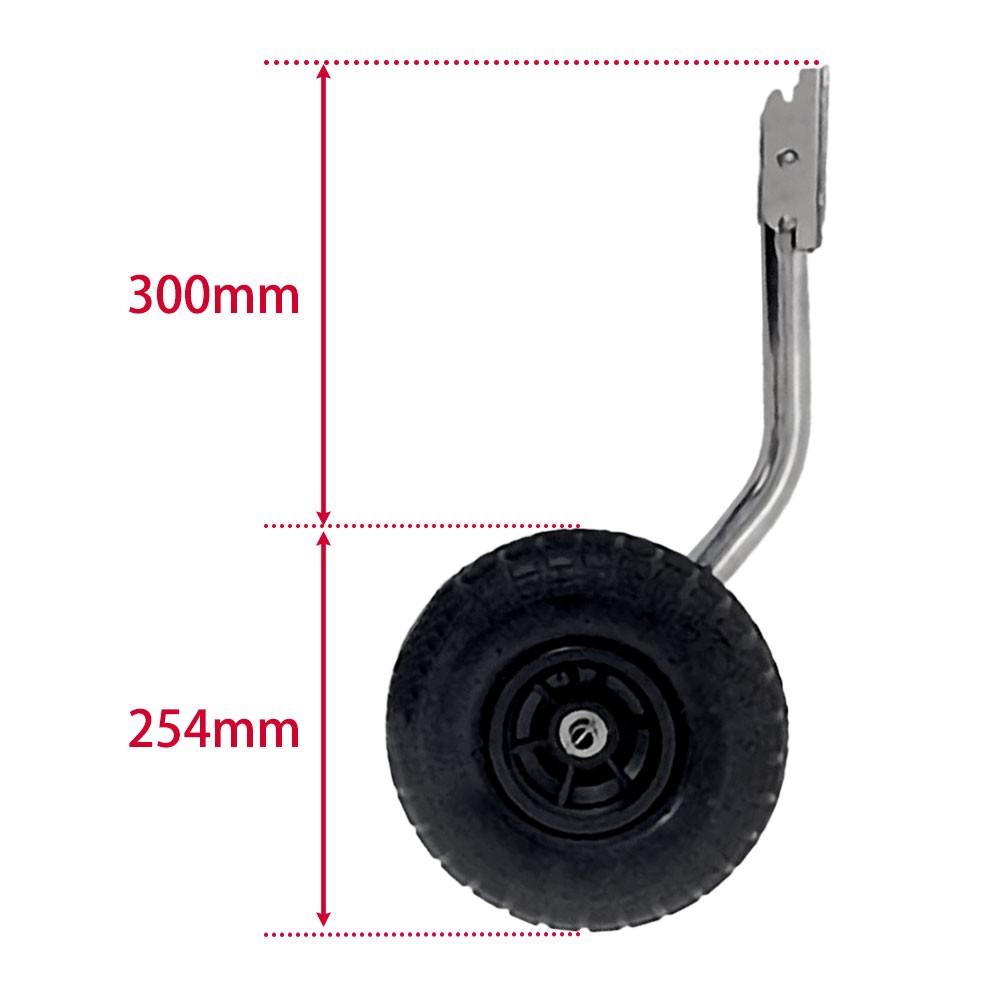

■タイヤサイズ：直径25.4cm(10”)、幅8cm

●アクアマリーナデラックスゴムボート専用のドーリー

パッケージ内容

1.タイヤ＆支柱：2つ
2.ボルト：4本
3.ナット：4つ
4.プレート：2枚

取り付け方

トランサムに穴を開けて、ボルト4点で固定するタイプです。

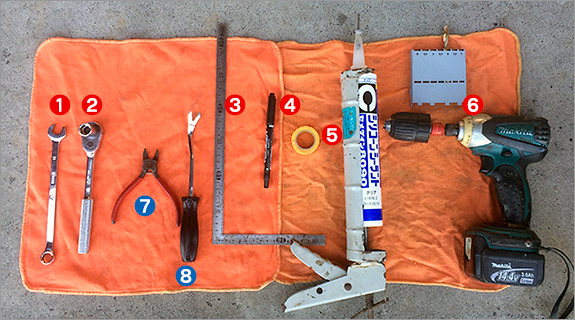

取り付けに必要な工具

13mmのスパナ

ソケットレンチ

指金(L型定規)

ペン(加工穴の印用)

シーリング材

ドリルφ8mm

アクアマリーナデラックスゴムボートに取付ける際プラスアルファであると便利な工具

ニッパー

釘抜き

取り付け手順

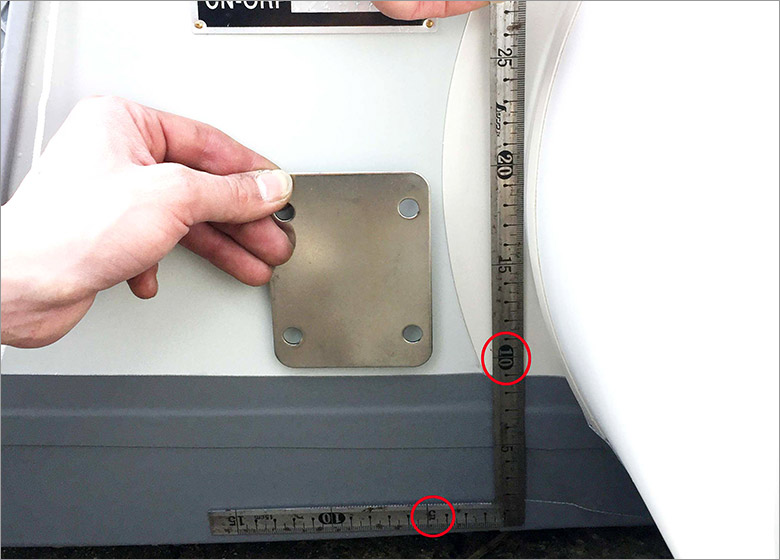

①プレートの位置決め

船底から10cm、内側に5cm。これが推奨位置になります。

注意点

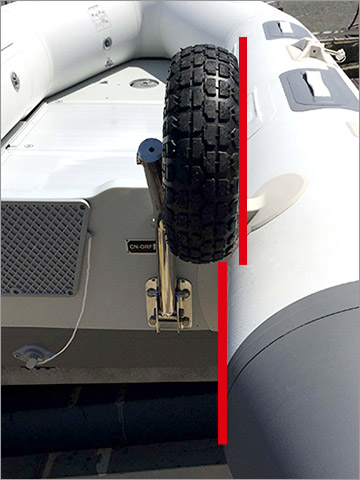

[悪い例]

あくまで上記数値は推奨の取付位置なので、現物合わせてを必ず行い位置の調整をして下さい。

さらに、アクアマリーナデラックスゴムボートは、トランサム板の内側に製品プレートが取付られていますで、釘抜きなどの工具でプレートを取り外して下さい。

②穴開け

真鍮のドリル刃8ミリをご用意下さい。

ボルトが簡単に差し込めるように、真っ直ぐ穴開けする事を意識して下さい。

トランサム板の内側から見た状態です。

③ランチングホイールの固定

穴をあけた部分にシーリング材を塗布します。

外側からボルトを差し込みます。

トランサム板の内側から見た状態です。

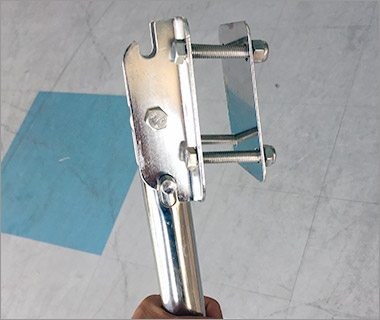

プレートをかませて、ナットで固定します。

13mmのスパナ、ソケットレンチを使って最後まで締め込みます。

ボルトがむき出しになるので、カバーなどすることをお勧めします。

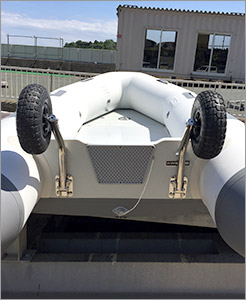

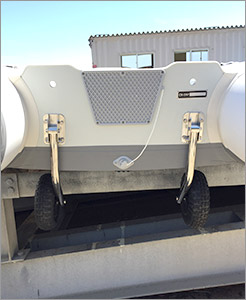

④完成

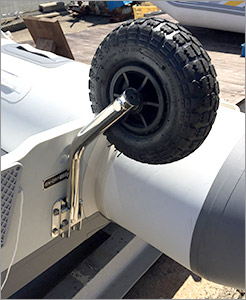

タイヤの跳ね上げ/降ろし方

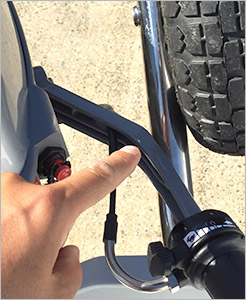

親指と人差し指で、支柱から出ている金具を下に押してロックを解除します。		水圧によりタイヤが水面に浮き上がったら、支柱を持って上の位置まで回転させます。		ブラケット上段の溝に金具をかけて固定します。
降ろし方の手順は、跳ね上げと同じようにロックを解除して、支柱を持って下段の溝に金具をかけて固定します。

注意事項

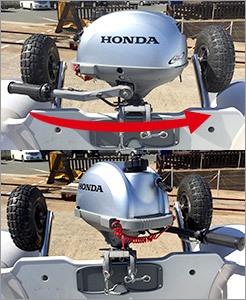

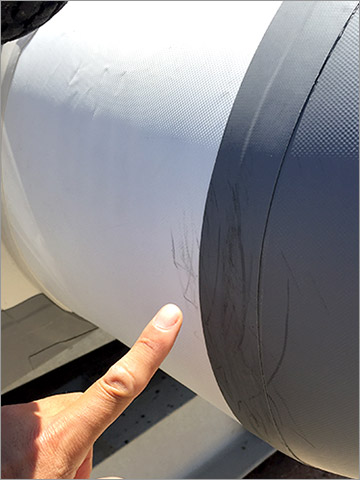

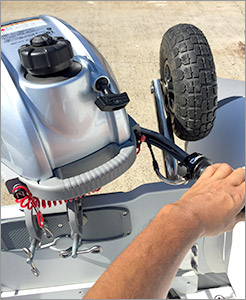

▶ゴムボートのトランサム板の幅が狭いと、タイヤを跳ね上げた状態で船外機のハンドルを動かすと、ランチングホイールの支柱にあたります。

▶タイヤが水面に浮き上がる時、水圧によりタイヤが勢いよく浮き上がりますので、製品に手をぶつけたり、挟まないように充分気をつけて下さい。

▶船体に乗った状態で支柱の金具をロックするなどの作業をする際に、ボートから身を大きく乗り出すことはやめて下さい。ボートがバランスを崩し、船が横転する恐れがあります。

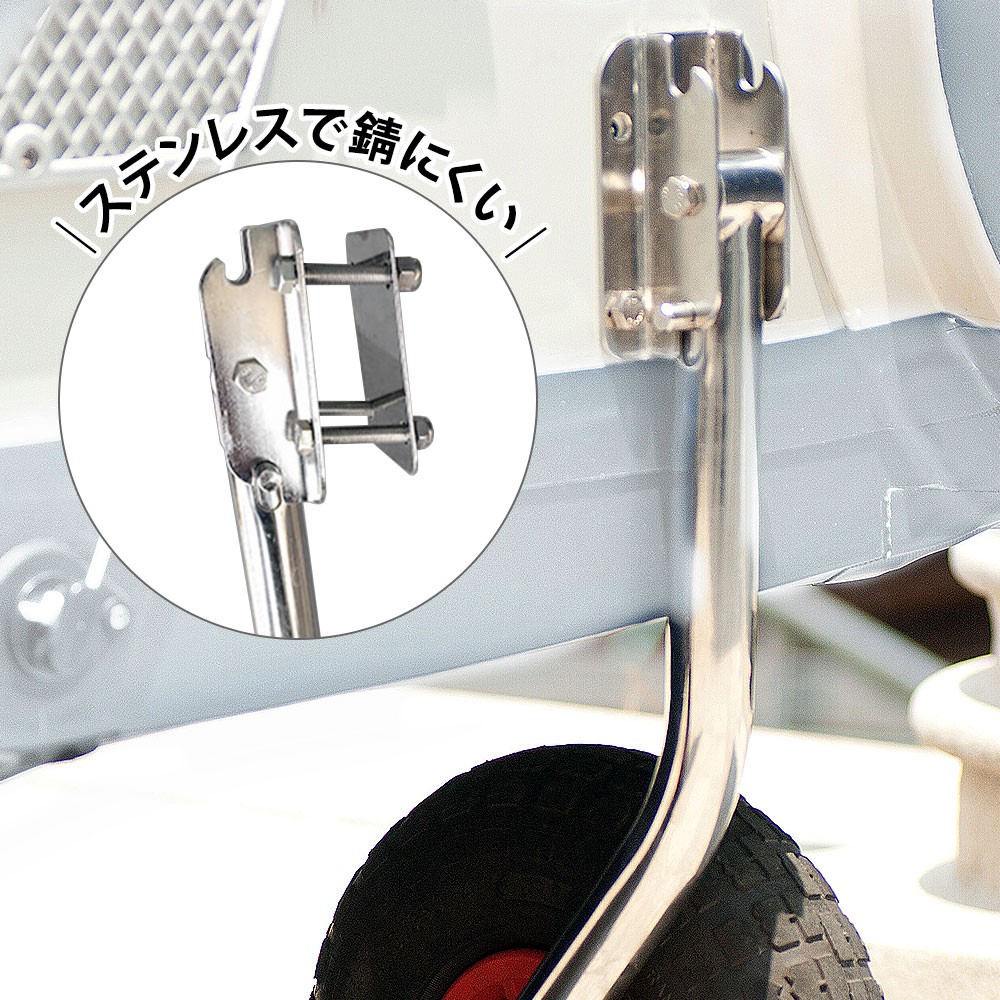

▶金物部分は、オールステンレスを採用していますが、使用後は必ず真水で洗って下さい。

▶汚れが溜まりやすいホイールやタイヤの隙間部分もしっかりと洗って下さい。

▶よく乾かしてから直射日光、高温を避けて保管して下さい。
