下記パーツリストの部品番号をクリックで商品購入ページへ移動できます。※[非売品]は注文ができません。
▼下記表を横にスクロールしてご覧下さい。

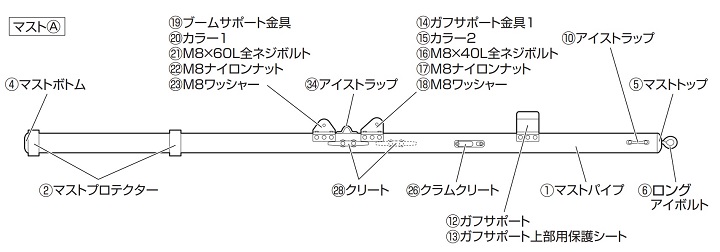

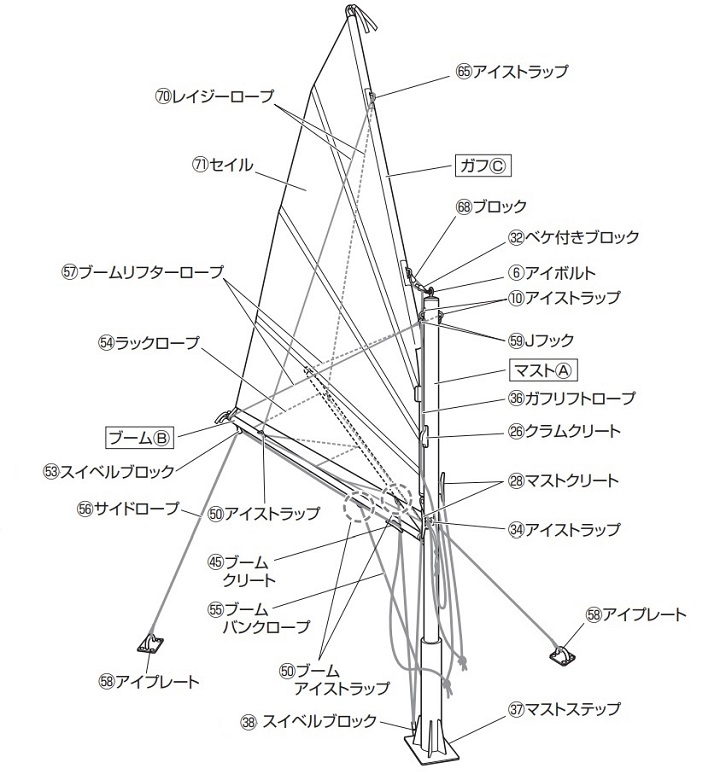

| カテゴリー | NO | 部品番号 | 部品名称 | 個数 | 備考 |
| マストAssy | 1 | 非売品 | マストパイプ | 1 | A8063TE-T6 φ55×2.5t×1700L |
| 2 | 非売品 | マストプロテクター | 2 | 6ナイロン白 φ68-φ55.8 | |
| 3 | 非売品 | M5×20L 皿タッピング | 4 | マストプロテクター用 | |
| 4 | 非売品 | マストボトム | 1 | 6ナイロン黒 | |
| 5 | 非売品 | マストトップ | 1 | 6ナイロン黒 | |
| 6 | 非売品 | ロングアイボルト | 1 | SUS304 | |
| 7 | 非売品 | M8ナット | 1 | ロングアイボルト用 | |
| 8 | 非売品 | M8ナイロンナット | 1 | ロングアイボルト用 | |
| 9 | 非売品 | M8ワッシャー | 2 | ロングアイボルト用 | |
| 10 | 非売品 | アイストラップ6mm | 2 | ||
| 11 | 非売品 | リベット2(アイストラップ用) | 4 | φ4.8×14 ステン | |
| 12 | 非売品 | ガフサポート上部 | 1 | SUS304 | |
| 13 | QX4SAS001026 | ガフサポート上部用保護シート | 2 | ナイロン500テープ 0.3t*56*58 | |
| 14 | 非売品 | ガフサポート下部 | 1 | SUS304 | |
| 19 | 非売品 | ブームサポート | 1 | SUS304 | |
| 24 | 非売品 | リベット1(サポート金具) | 22 | φ4.8×12.7 モネル | |
| 25 | 非売品 | M5×30L ナベ頭タッピング | 2 | (ガフサポート金具下部用) | |
| 26 | 非売品 | クラムクリート | 1 | アルミ | |
| 27 | 非売品 | リベット2(クラムクリート用) | 2 | φ4.8×14 ステン | |
| 34 | 非売品 | アイストラップ5mm | 1 | ||
| 35 | 非売品 | リベット2(アイストラップ用) | 2 | φ4.8×14 ステン | |
| QX4YSK001002 | マスト Assy | 1 | 下記マスト用パーツを除く | ||
| マスト用パーツ (マストAssyに含まず) |
15 | QX4YSK001008 | カラー2 | 1 | ガフサポート用φ12-φ8-20L |
| 16 | QX4YSK001009 | M8×40L 全ネジボルト | 1 | ガフサポート用 | |
| 17 | QX4YSK001010 | M8ナイロンナット | 1 | ガフサポート用 | |
| 18 | QX4YSK001011 | M8ワッシャー | 2 | ガフサポート用 | |
| 20 | QX4YSK001012 | カラー1 | 1 | ブームサポート用φ12-φ8-40L | |
| 21 | QX4YSK001013 | M8×60L 全ネジボルト | 1 | ガフサポート用 | |
| 22 | QX4YSK001010 | M8ナイロンナット | 1 | ガフサポート用 | |
| 23 | QX4YSK001011 | M8ワッシャー | 2 | ガフサポート用 | |
| 28 | QX4YSK001014 | クリート110 | 2 | ナイロン | |
| 29 | QX4YSK001015 | M4×80L 皿小ネジ | 4 | クリート用 | |
| 30 | QX4YSK001016 | M4ワッシャー | 4 | クリート用 | |
| 31 | QX4YSK001017 | ローマストスパンカー用 | 4 | ぺケ付 | |
| 32 | 非売品 | ブロックPBK25 | 1 | ||
| 33 | QX4YSK001019 | シャックル 5mm | 2 | ||
| 36 | 非売品 | ガフリフトローブ φ6×3.2m | 1 | ハイパー24レッド | |
| 右ブームAssy | 40-1 | 非売品 | ブームパイプ | 1 | A5052td-H18 φ32×2t×2091L |
| 41 | 非売品 | ブームエンド | 1 | 6ナイロン黒 | |
| 42 | 非売品 | リベット2(ブームエンド用) | 1 | φ4,8×14 ステン | |
| 43 | 非売品 | ブームエンド2 | 1 | A6061BE-T6 | |
| 44 | 非売品 | リベット2(ブームエンド2用) | 4 | φ4,8×14 ステン | |
| 49 | 非売品 | クリートナット保護用テープ | 1 | ナイロン500テープ 0.3t*10*50 | |
| 50 | 非売品 | アイストラップ 6mm | 5 | ||
| 51 | 非売品 | リベット2(アイストラップ用) | 8 | φ4,8×14 ステン | |
| 52 | 非売品 | リベット1(後端アイストラップ用) | 2 | φ4,8×12.7 モネル | |
| QX4YSK001003 | 右ブームAssy | 1 | 下記のブーム用パーツを除く | ||
| 左ブームAssy | 40-2 | 非売品 | ブームパイプ | 1 | A5052td-H18 φ32×2t×2091L |
| 41 | 非売品 | ブームエンド | 1 | 6ナイロン黒 | |
| 42 | 非売品 | リベット2(ブームエンド用) | 1 | φ4,8×14 ステン | |
| 43 | 非売品 | ブームエンド2 | 1 | A6061BE-T6 | |
| 44 | 非売品 | リベット2(ブームエンド2用) | 4 | φ4,8×14 ステン | |
| 49 | 非売品 | クリートナット保護用テープ | 1 | ナイロン500テープ 0.3t*10*50 | |
| 50 | 非売品 | アイストラップ 6mm | 5 | ||
| 51 | 非売品 | リベット2(アイストラップ用) | 8 | φ4,8×14 ステン | |
| 52 | 非売品 | リベット1(後端アイストラップ用) | 2 | φ4,8×12.7 モネル | |
| QX4YSK001004 | 左ブームAssy | 1 | 下記のブーム用パーツを除く | ||
| ブーム用パーツ (ブームAssyに含まず) |
45 | QX4YSK001014 | クリート110 | 2 | ナイロン |
| 46 | QX4YSK001020 | M4×80L 皿小ネジ | 4 | クリート用 | |
| 47 | QX4YSK001016 | M4ワッシャー | 4 | クリート用 | |
| 48 | QX4YSK001017 | ローマストスパンカー用 | 4 | クリート用 | |
| 53 | QX4YSK001021 | ブロック PBS25 | 2 | スイベル付き | |
| 54 | 非売品 | ラックロープ φ4×4.4m | 1 | プレストレッチ | |
| 55 | 非売品 | ブームバンクロープ φ6×3.1m | 2 | ハイパー24ブルー | |
| 56 | 非売品 | サイドロープ φ6×12.2m | 1 | ハイパー24グリーン | |
| 57 | 非売品 | ブームリフトロープ φ4×2.5m | 2 | プレストレッチ | |
| 58 | QX4YSK001022 | アイプレート 6mm | 2 | 起体用 | |
| 59 | QX4YSK001023 | Jフック 6mm | 2 | ||
| ガフAssy | 60 | 非売品 | ガフパイプ | 1 | A5052td-H18 φ32×2t×2481L |
| 61 | 非売品 | ブームエンド | 1 | 6ナイロン黒 | |
| 62 | 非売品 | リベット2(ブームエンド用) | 1 | φ4,8×14 ステン | |
| 63 | 非売品 | ガフエンド | 1 | A6061BE-T6 | |
| 64 | 非売品 | リベット2(ガフエンド用) | 4 | φ4,8×14 ステン | |
| 65 | 非売品 | アイストラップ 6mm | 2 | ||
| 66 | 非売品 | リベット2(アイストラップ用) | 2 | φ4,8×14 ステン | |
| 67 | 非売品 | リベット2(ガフリストアイストラップ用) | 2 | φ4,8×12.7 モネル | |
| QX4YSK001005 | ガフ Assy | 1 | 下記ガフ用パーツを除く | ||
| ガフ用パーツ (ガフAssyに含まず) |
68 | QX4YSK001024 | ブロック PB25 | 1 | |
| 69 | QX4YSK001019 | シャックル 5mm | 1 | ||
| 70 | 非売品 | レイジーロープ φ4×8.1m | 1 | プレストレッチ | |
| セイル | 71 | QX4YSK001006 | セイルクロス | 1 | ポリエステル(ダクロン青) |
| マストステップ | 37 | QX4YSK001007 | マストステップ | 1 | SUS304(ベースt5.0、パイプt3.0) |
| マストステップ用パーツ | 38 | QX4YSK001021 | ブロック PBS25 | 2 | スイベル付き |
| 39 | QX4YSK001019 | シャックル 5mm | 2 | ||
| QX4YSK001025 | 取扱説明書 | 1 |
※個数とは、その部品が１台当たりに何個使用されているか示すものです。 発注数量1に対して、部品数は1個となります。
